Проектирането на усилване с FRP системи, вградени в канали (жлебове, слотове, отвори и т.н.) под повърхността на елементите (NSM – Near Surface Mounted), осигурява значителни предимства в сравнение с алтернативните повърхностно залепени системи. Принципите и процедурите при тези по-непопулярни системи за усилване са различни от стандартните методи, при които усилващите композитни материали се залепват по повърхността на елементите. Насоките за усилване с използване на ламели и пръти, вградени в канали под повърхността на елемента, не се разглеждат в по-старите нормативни документи и са застъпени единствено в последните такива.

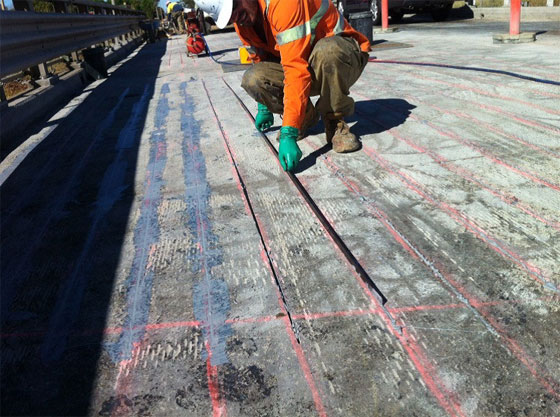

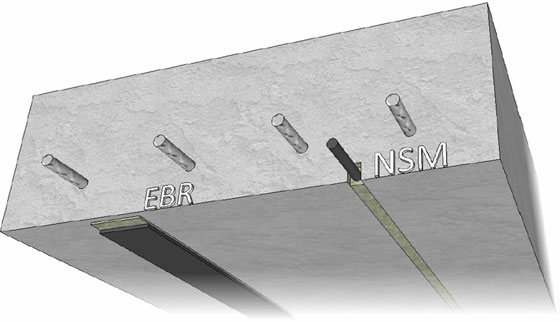

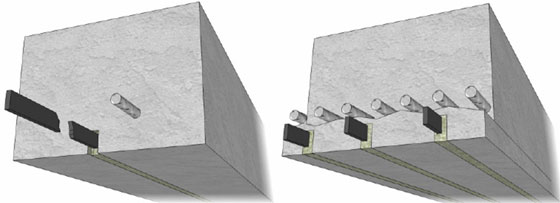

За разлика от външните усилващи системи (EBR – Externally Bonded Reinforcement), където ламинатите са залепени върху основата, вградените системи и решения се базират на малки ламели и пръти от въглеродни нишки/влакна, които се монтират в прорязани във вътрешността на конструкцията канали, разположени малко под повърхността на елемента.

Този тип разположение на усилващата система носи определени преимущества като:
- Повишено сцепление между композитния материал и елемента, поради увеличената контактна площ. Това позволява увеличаване на ефективната деформация на композитния материал в сравнение с външно залепените системи.
- Редуциране на необходимата дължина на закотвяне. NSM системите са по-толерантни по отношение на елементи с намалена якост и / или значително присъствие на пукнатини.
- Механична защита на усилващата система, вградена в стоманобетонния елемент.
- Намален риск от изкълчване на композитната система, поради вграждането й в стоманобетонния елемент. Това позволява на композитния материал да работи в случай на случайни натискови въздействия (напр. при сеизмично въздействие).
- Могат да бъдат използванини при елементи с неравна повърхност или недостатъчна повърхностна якост.

Начин на нарушаване:
- Разрушаване (отцепване) в лепилния слой – обикновено се свързва с полагането на дебел слой лепило, като разрушаването се очаква да настъпи в лепилния слой около композитната армировка.
- Разрушаване/отцепване в бетона – очаква се обикновено, когато кохезионната якост на околния бетон е много по-ниска от лепилото.
- Разрушаване в композитния материал – очаква при много високо сцепление на лепилото с основата – адхезионната якост е по-висока от якостта на опън на композитния материал.
- Разрушаване на бетонното покритие – очаква се при корозия на армировката, водеща до компрометиране на бетонното покритие или при слаба връзка на бетонното покритие с основата (при възстановено в последствие бетонно покритите).

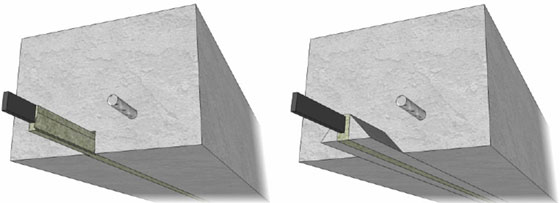

Разрушаване в лепилния слой       Разрушаване/отцепване в бетона

Размери на каналите и ограничения в геометрията

Натрупаният опит ясно показва, че повечето от допусканите грешки при усилване с вградени FRP системи са свързани с размерите на каналите и тяхното отстояние един от друг. Поради това, процедурите за проектиране на усилване с NSM системи определят правила и геометрични ограничения за:
- минималната дълбочина на каналите;
- минималните и максималните ширини на каналите;
- минималното разстояние между последователни FRP профили;

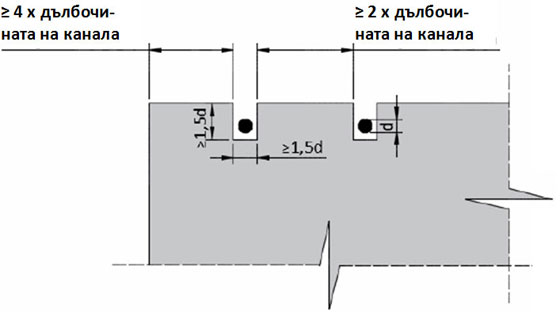

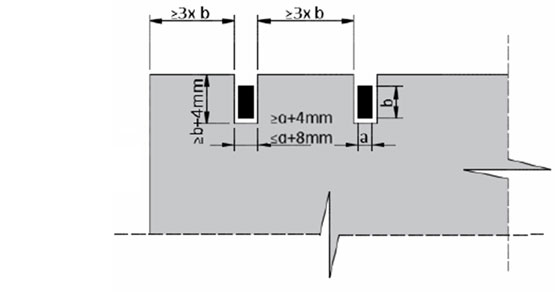

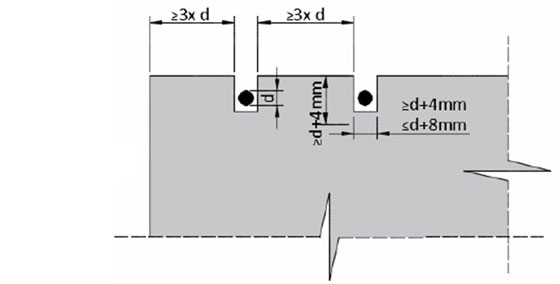

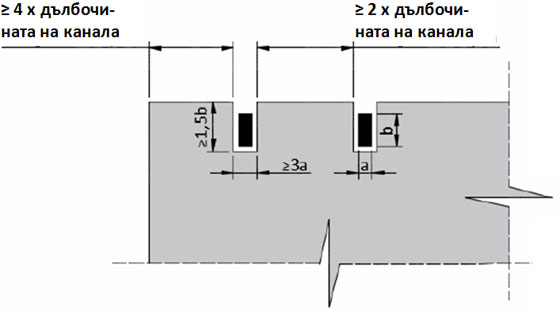

- минималното разстояние до ръба на стоманобетонния елемент, като двата документа, даващи съответните насоки са:
- ACI 440.2R-08 (2008), Ръководство за проектиране и изграждане на външно залепени FRP системите за усилване на бетонни конструкции, предоставено от комитет 440 на American Concrete Institute.
- Технически доклад № 55 (2012 г.). Насоки при проектиране на усилване на бетонни конструкции с употербата на влакнесто-композитни материали, предоставено от Concrete Society.

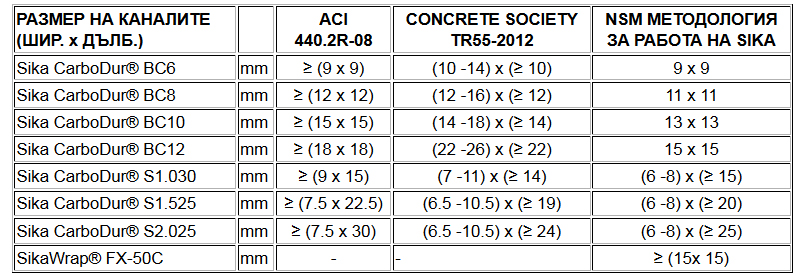

Отделно от тези насоки, в методологията на работа при усилване с FRP системи, вградени в канали под повърхността на елементите (NSM) е предостаявена допълнителна информация за размерите на каналите. Следователно, за предоставяните от Sika NSM решения за усилване може да се определят следните размери на каналите:

Основни положения при проектиране на усилването на елементи, подложени на огъване с nsm системи

Както бе посочено по-рано, NSM решенията за конструктивно усилване не са застъпени в някои от нормативните документи (напр. FIB Bulletin 14), тъй като в момента на съставяне на тези документи NSM системите все още са били в процес на развитие.

Въпреки това, някои от по-новите насоки за проектиране включват използването на NSM като стандартно решение при усилване на елементи, подложени на огъване. В някои случаи (напр. TR55 2012), NSM системи се използват и за алтернативни приложения, като например за усилване на стоманобетонни греди на срязване.

Най-често приложимите насоки за усилване на елементи, подложени на огъване чрез NSM системи са Британските TR55 (2012 г.) и Американските ACI 440.2R-08 (2008).

ACI 440.2R-08 ПОДХОД:
ACI ръководството за проектиране включва опростен метод за изчисляване на усилването на елементи, подложени на огъване посредством NSM системи. Изчислението се състои от 2 стъпки:
- Определяне на ефективната деформация на FRP профила (εfe);
- Определяне на необходимата закотвяща дължина на FRP профила (ldb).

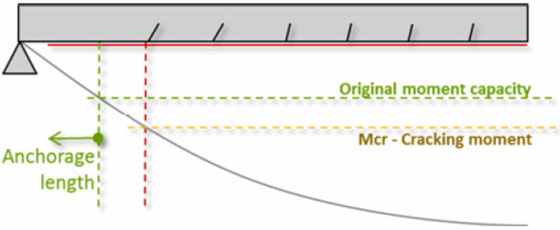

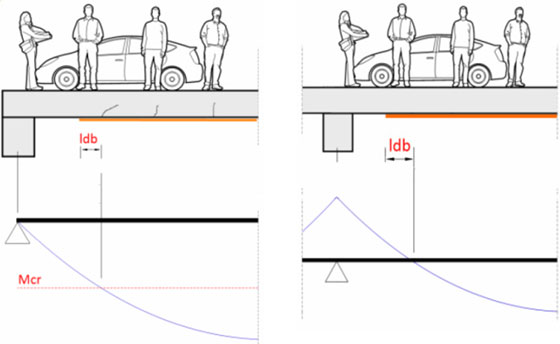

Необходима закотвяща дължина при прости (ляво) и непрекъснати (дясно) греди

TR55 (2012) ПОДХОД:

Ефективната деформация на NSM прът/ламела (εfe) може да се определи с помощта на стандартни процедури за равновесие на вътрешните сили и съвмвстна деформация в усилената зона, като ефективната деформация се ограничава от:
- смачкване на бетона в натисковата зона;
- максималната проектна деформация на NSM елемента (εfd);
- различните начини на разрушаване.

За разлика от ACI 440.2R-08, TR55 насоките включват задълбочен процес по оценка на различните възможности на разрушаване. Тези изчисления включват следните стъпки:
- проверка за отцепване на NSM, поради надлъжно срязващо напрежение в зоната, където армировката е достигнала опънната си якост (разрушаване в бетона);
- проверка за отцепване на NSM, поради надлъжно срязващо напрежение в зоната, където армировката е достигнала опънната си якост (разрушаване в лепилото);
- проверка за дължината на закотвяне (разрушаване/отцепване в бетона);

- проверка за дължината на закотвяне (разрушаване в лепилния слой);
- проверка за дължината на закотвяне (разрушаване на бетонното покритие).

Подробна информация за изчислителните проверки можете да получите от Техническия отдел на Сика България.
